¡Hola a todos! Hace tiempo que no publicaba nada en mi blog, pero he vuelto con un artículo sobre un instrumento muy útil para cualquier aficionado a la electrónica: el medidor ESR LCR-T4.
Especificaciones técnicas:
- Rango de ESR: 0.01 a 100 ohmios
- Rango de inductancia: 0.01 mH a 20 H
- Rango de capacitancia: 25 pF a 100 mF
- Rango de resistencia: 0.01 a 50 M ohmios
- Resolución:
- ESR: 0.01 ohmios
- Inductancia: 0.01 mH
- Capacitancia: 1 pF
- Resistencia: 0.1 ohmios
- Precisión:
- ESR: ± 10%
- Inductancia: ± 2%
- Capacitancia: ± 3%
- Resistencia: ± 3%
- Alimentación: Batería de 9 V (no incluida)
- Tiempo de funcionamiento: Aproximadamente 100 horas
- Dimensiones: 111 x 85.6 x 20 mm
- Peso: 50 g
Características Adicionales:
- Detección automática de componentes: El medidor puede detectar automáticamente los tipos de componentes que se están midiendo.
- Medición de resistencia de transistores: El medidor puede medir la resistencia de las uniones base-emisor y base-colector de los transistores.
- Medición de capacitancia de transistores: El medidor puede medir la capacitancia de la unión base-emisor de los transistores.
¿Qué es el ESR?
El ESR, o resistencia en serie equivalente, es una medida de la resistencia interna de un componente electrónico. Es importante tener en cuenta el ESR cuando se trabaja con componentes como condensadores electrolíticos, que pueden deteriorarse con el tiempo.
Modo de uso
El uso del LCR-T4 es muy sencillo. Para medir un componente, simplemente hay que colocarlo en el zócalo del medidor y presionar el botón. El medidor mostrará el valor componente y valores del mismo en la pantalla.

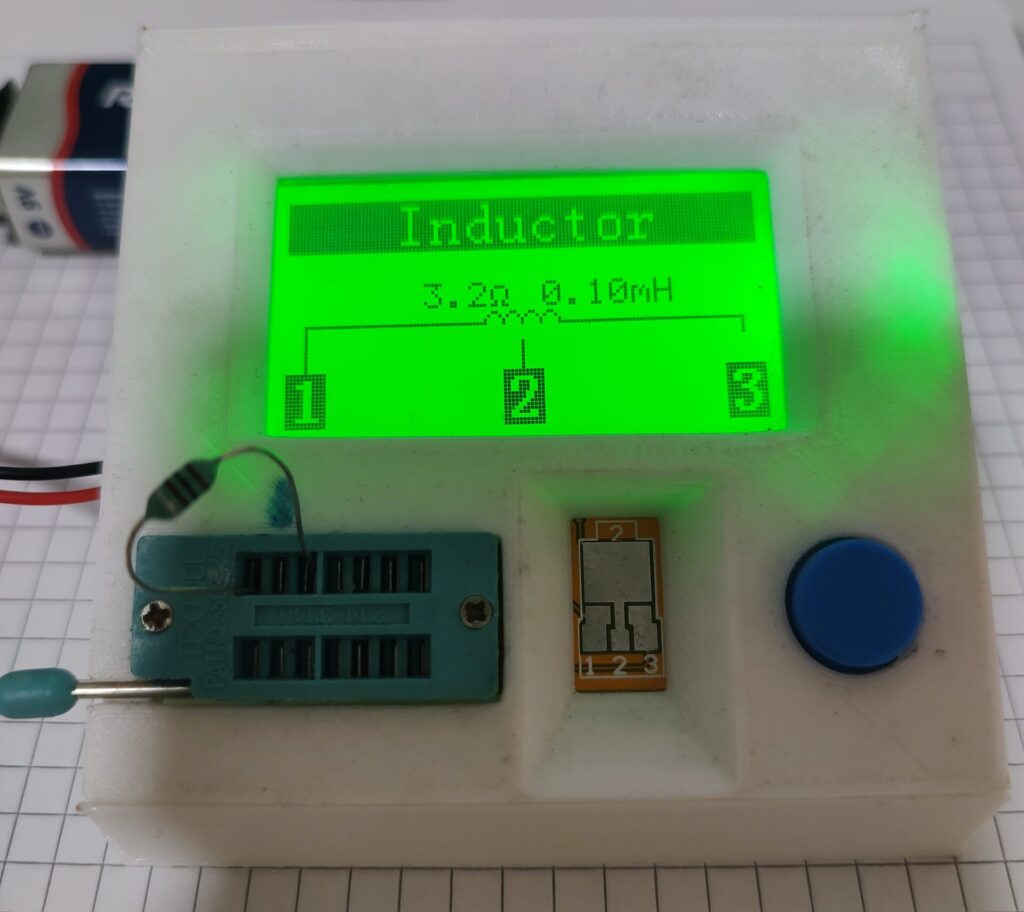

Imágenes
Dónde comprar
El LCR-T4 está disponible en muchos sitios web, como Amazon o AliExpress.
Gabinete para imprimir
Si quieres darle un toque personal a tu LCR-T4, puedes descargar un gabinete para imprimir creado por Eried. El gabinete está disponible en Thingiverse.
https://www.thingiverse.com/thing:2554369
Conclusión
El LCR-T4 es un instrumento muy útil para cualquier aficionado a la electrónica. Es una herramienta indispensable para comprobar el estado de los componentes electrónicos.
Salúdos!
