Practicos planos o guía de referencia para construir un dipolo de media onda para bandas especificas. Tener en cuenta que siempre se recomienda, aunque no de forma excluyente, la utilizacion de un transmatch para mejorar su ajuste sobre la frecuencia a utilizar.
En este caso se presenta un dipolo para la Banda de 40m, pero modificando la medida de largo de los elementos acorde la tabla de mas abajo, se puede utilizar para otras bandas.
También si necesitas realizar el calculo para otra banda o frecuencia especifica puedes realizarlo con la siguiente formula:
Longitud de cada brazo [m] = 142,5/Frecuencia [MHz]
Por ejemplo para la banda de 10m, la frecuencia central es 28,8MHz, entonces la longitud de cada brazo es de 142,5/28,8MHz = 4,94m

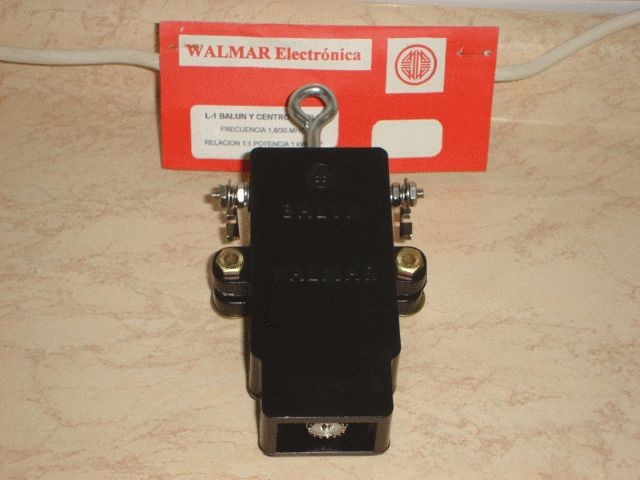

Para el centro de dipolo puedes comprar uno comercial o hacer uno casero, aquí algunos ejemplos de ambos tipos.
También puedes realizar una antena multibanda en colocando elementos para varias bandas, esta se la conoce como antena bigotes de gato y su construcción es similar. Aquí un ejemplo de la misma
Este es un tema muy tocado en el mundo de la radioaficion, puedes encontrar mas informacion en los siguientes links:
https://sites.google.com/site/ea7ahg/antena/tipos-de-antenas/antenas/dipolo/construccion-de-dipolos
http://www.radiocomunicaciones.net/radio/antenas-dipolo/
Saludos!
